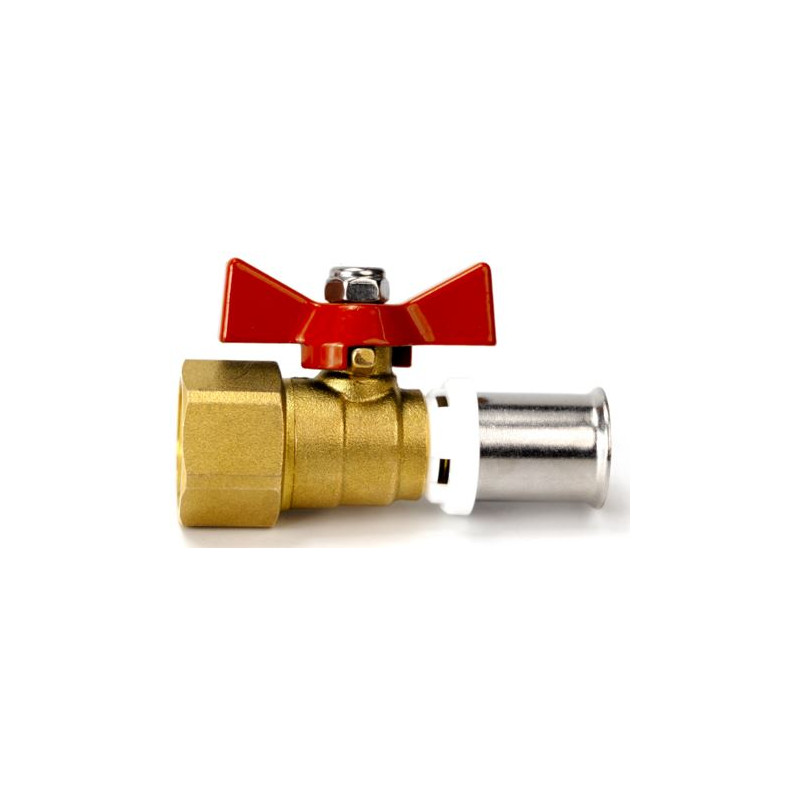

Vannes Fem/Multicouche

La vanne à sphère femelle pour tube multicouche à sertir est l'équipement d'isolation professionnel combinant les avantages du raccordement par sertissage côté multicouche et d'un filetage femelle côté appareil, permettant de connecter rapidement robinetterie, ballons, radiateurs et autres équipements sur vos installations en tube multicouche. Fabriquée en laiton haute qualité avec un manchon à sertir en acier inoxydable et un papillon rouge ergonomique, elle garantit une manœuvre en 1/4 de tour sans effort avec un repérage visuel immédiat de l'état ouvert/fermé. Certifiée NF et QB, elle répond aux exigences des installations sanitaires et de chauffage en offrant une étanchéité parfaite et une longévité optimale grâce au système de sertissage profil TH-H qui crée un assemblage mécanique permanent sans risque de desserrage.

Conçue pour les installations de chauffage central, les réseaux d'eau chaude et froide sanitaire, et les circuits de plancher chauffant en tube multicouche, cette vanne mixte sertir/femelle se distingue par sa double fonctionnalité : côté tube, le manchon à sertir inox avec profil TH-H assure un raccordement permanent sans joint torique (étanchéité mécanique par déformation contrôlée), tandis que côté équipement, le filetage femelle 1/2" permet de raccorder directement robinets, flexibles, départs radiateurs ou ballons sans raccord intermédiaire. Le mécanisme à sphère offre un passage intégral en position ouverte (aucune perte de charge) et une fermeture hermétique en position fermée. Disponible en diamètres 16x1/2" et 20x1/2", elle couvre les applications domestiques standards pour distribution d'eau et circuits de chauffage basse température.

Comment installer correctement cette vanne à sertir femelle multicouche :
- Coupez l'arrivée d'eau ou de fluide caloporteur et purgez la pression résiduelle du circuit avant intervention.
- Coupez le tube multicouche perpendiculairement avec un coupe-tube dédié pour obtenir une coupe franche et nette.
- Ébavurez l'intérieur et l'extérieur du tube avec un ébavureur conique pour éliminer toute bavure.
- Calibrez l'extrémité du tube multicouche avec un calibreur pour lui redonner sa forme circulaire parfaite après la coupe (opération indispensable).
- Vérifiez visuellement que le manchon à sertir ne présente pas de déformation, que le joint torique interne est bien positionné.
- Insérez le tube multicouche dans le manchon à sertir de la vanne jusqu'à la butée interne (repère visible à travers la fenêtre de contrôle).
- Positionnez la pince à sertir profil TH ou H sur le manchon en veillant à l'alignement parfait des mâchoires.
- Effectuez le sertissage en appuyant fermement sur les poignées de la pince jusqu'à l'ouverture automatique (cycle complet obligatoire).
- Vérifiez visuellement la qualité du sertissage : le manchon doit présenter un profil régulier en hexagone sans déformation excessive.
- Côté filetage femelle, appliquez du téflon ou de la pâte d'étanchéité sur le filetage mâle de l'équipement à raccorder.
- Vissez l'équipement (robinet, flexible, départ radiateur) dans le filetage femelle de la vanne en serrant fermement à la clé plate.
- Positionnez le papillon en position fermée (perpendiculaire au flux) avant la remise en pression.
- Remettez le circuit en service progressivement et vérifiez l'absence de fuite au niveau du sertissage et du filetage.

Cette vanne d'arrêt mixte convient à toutes les installations multicouche nécessitant un point d'isolement avec raccordement fileté : arrivées de robinetterie (lavabo, évier, douche, baignoire), départs de radiateurs avec robinets thermostatiques, raccordements de ballons d'eau chaude sanitaire, alimentations de chauffe-eau instantanés, connexions de groupes de sécurité. Le système à sertir profil TH-H crée un assemblage permanent en quelques secondes sans nécessiter de chalumeau ni de filasse, permettant un montage rapide et propre. Le passage intégral de la sphère maintient le débit nominal sans perte de charge, essentiel pour les installations dimensionnées au plus juste. Le papillon rouge facilite le repérage visuel de l'état de la vanne, particulièrement utile lors des interventions de maintenance ou des vidanges saisonnières.

Par rapport à une vanne à compression pour multicouche, ce modèle à sertir présente plusieurs avantages : étanchéité mécanique permanente sans risque de desserrage dans le temps (pas de bague à compression), gain de temps considérable lors du montage (sertissage en 3 secondes vs vissage manuel), encombrement réduit permettant installation dans espaces restreints, et fiabilité supérieure avec absence de joint torique côté tube (l'étanchéité est assurée par déformation mécanique du manchon). Le filetage femelle 1/2" standardisé garantit une compatibilité universelle avec l'ensemble de la robinetterie et des équipements sanitaires du marché. Le corps en laiton offre une excellente résistance à la corrosion et à la décalcification, même en présence d'eau très dure, tandis que le manchon inox résiste parfaitement aux cycles de température et de pression des installations de chauffage.

Dans une logique système, associez cette vanne à sertir femelle à une pince à sertir profil TH ou H adaptée au tube multicouche (indispensable pour réaliser les sertissages), et à un kit d'outillage multicouche comprenant coupe-tube, ébavureur et calibreur pour garantir la qualité de préparation des tubes. Pour les installations de chauffage, installez une paire de vannes d'isolement (aller et retour) sur chaque départ de radiateur pour faciliter les purges et la dépose. En sanitaire, prévoyez des vannes d'arrêt sous chaque point de puisage pour permettre les interventions localisées sans couper toute l'installation. Pour les départs radiateurs, complétez avec des robinets thermostatiques en aval pour la régulation zone par zone. Stockez quelques vannes de diamètres courants pour les interventions d'urgence et les extensions d'installation.

Conformément aux normes des installations sanitaires et de chauffage, cette vanne à sertir pour multicouche est fabriquée en laiton conforme aux exigences sanitaires pour le contact avec l'eau potable. Le système de sertissage profil TH-H répond aux standards européens du multicouche et garantit l'interchangeabilité avec les pinces et tubes des principaux fabricants. Le mécanisme à sphère assure une étanchéité parfaite en position fermée et un passage libre en position ouverte, conforme aux débits nominaux des installations. Le filetage femelle 1/2" (15x21) respecte les cotes normalisées de la robinetterie sanitaire française et européenne. Les certifications NF et QB attestent de la conformité aux normes de qualité et de sécurité pour les installations de bâtiment. Selon les disponibilités fournisseurs, l'article peut être livré sous marques équivalentes de qualité et certification équivalentes, sans compromis sur les performances ni la conformité. Choisir cette vanne femelle à sertir pour multicouche, c'est opter pour une solution professionnelle, rapide à installer et parfaitement adaptée aux contraintes des installations modernes en tube multicouche, garantissant étanchéité durable, facilité de montage et compatibilité universelle avec la robinetterie standard.
