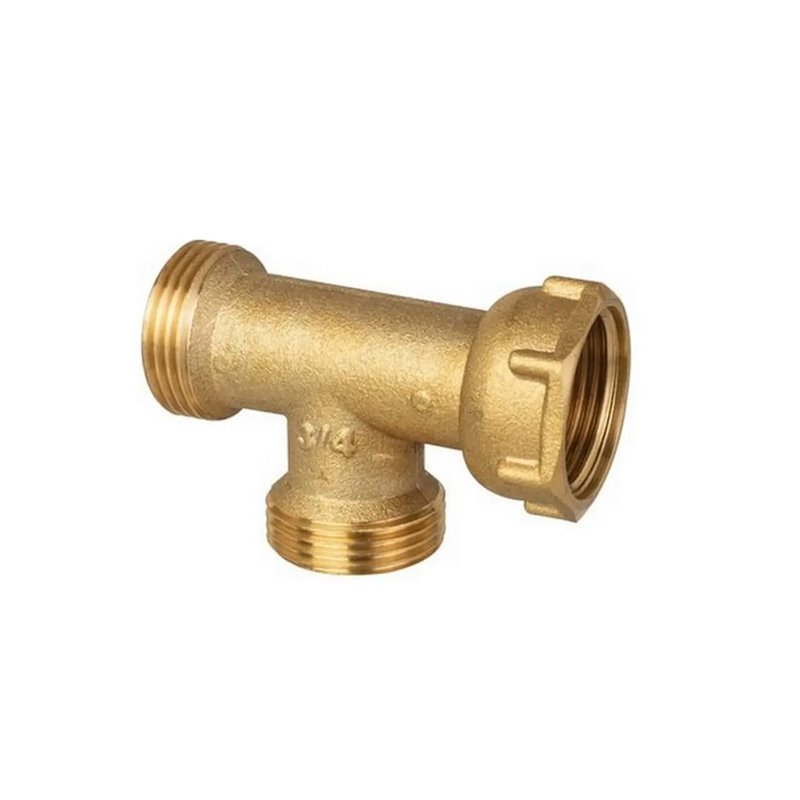

Té laiton - écrou prisonnier

Compact et polyvalent, le té laiton 3/4" à écrou prisonnier facilite la création d’une dérivation tout en conservant une grande liberté d’orientation au montage. Grâce à son écrou tournant côté femelle, ce raccord en T avec écrou tournant se visse sans vriller la canalisation ou l’accessoire en face, ce qui simplifie les assemblages dans les espaces exigus (placards techniques, sous-éviers, chaufferies). Fileté au pas BSP 20/27, le té fileté 20/27 s’intègre naturellement aux réseaux d’eau froide/chaude sanitaire et de chauffage basse/moyenne température.

La conception en laiton assure robustesse mécanique et tenue à la corrosion. L’écrou prisonnier offre un montage/démontage rapide pour la maintenance (dépose d’un appareil, ajout d’un filtre ou d’une vanne) tout en garantissant une reprise d’orientation propre des piquages. La géométrie interne du raccord en T laiton privilégie un passage régulier afin de limiter les pertes de charge sur la ligne principale. Selon la portée en face, l’étanchéité s’obtient par joint plat (sur surfaces planes) ou par enroulement de ruban PTFE sur filetages coniques/mixtes.

Ce té 3/4 à écrou tournant est indiqué pour : créer un piquage vers un ballon, un adoucisseur, une nourrice sanitaire, une petite dérivation de chauffage, ou l’alimentation d’un appareil (lave-linge, chauffe-eau, mitigeur thermostatique). L’écrou orientable rend l’assemblage plus tolérant quand le plan n’est pas parfaitement aligné, et évite les contraintes de travers sur les filetages existants.

Au moment du choix, vérifiez la correspondance de pas (BSP 3/4" = 20/27) et la nature des portées des éléments à relier. Sur réseaux sanitaires, privilégiez un joint plat neuf à chaque remontage côté écrou ; sur chauffage, contrôlez l’absence de copeaux/oxydes et réalisez un serrage progressif. Pour une étanchéité maîtrisée, munissez-vous de ruban PTFE et de joints fibres adaptés ; pour compléter la ligne ou trouver des compléments compatibles, consultez nos raccords à visser.

Avantages en pose : orientation libre sans vriller le flexible ni déplacer l’appareil, démontage rapide pour maintenance, réduction du nombre d’accessoires (moins de manchons/adaptateurs), meilleure propreté de l’assemblage et accès facilité à la dérivation.

Pour la mise en oeuvre du té laiton à écrou prisonnier 3/4 :
- Coupez l’alimentation, purgez la section et nettoyez les filetages/portées des pièces à assembler.
- Présentez le raccord en T avec écrou tournant ; côté écrou, placez un joint plat neuf si la portée est plane.
- Vissez d’abord les filetages droits/coniques avec 6 à 8 tours de PTFE si nécessaire, serrez modérément en maintenant l’alignement.
- Orientez l’écrou prisonnier pour positionner la sortie de dérivation au bon angle, puis serrez sans excès (clé plate).
- Remettez en eau progressivement, contrôlez l’étanchéité au repos et en débit ; resserrez d’un quart de tour si un suintement apparaît.

Bonnes pratiques : ne pas mettre de ruban ni de pâte d’étanchéité sur la portée plane de l’écrou (utilisez un joint adapté) ; soutenir les tuyaux lourds pour éviter les efforts de levier ; repérer la dérivation (étiquette « ballon », « adoucisseur », « lave-linge ») afin de faciliter les interventions ; vérifier après quelques heures que les assemblages sont secs, surtout sur réseaux chauds soumis à dilatation.

Exemples d’applications : piquage en sortie de groupe de sécurité de chauffe-eau (en aval), alimentation d’un adoucisseur avec by-pass, départ vers nourrice sanitaire, ajout d’un purgeur/robinet de vidange, reprise d’un ancien T rigide en modernisant la liaison grâce à l’écrou tournant. La modularité et la compacité de ce té laiton 3/4 à écrou prisonnier en font un indispensable des montages propres et évolutifs.

Nota : nos raccords peuvent être livrés sous différentes marques de qualité et certification équivalentes, sans impact sur les performances. Toujours vérifier compatibilités de pas, état des portées et couple de serrage pour garantir une étanchéité durable.
