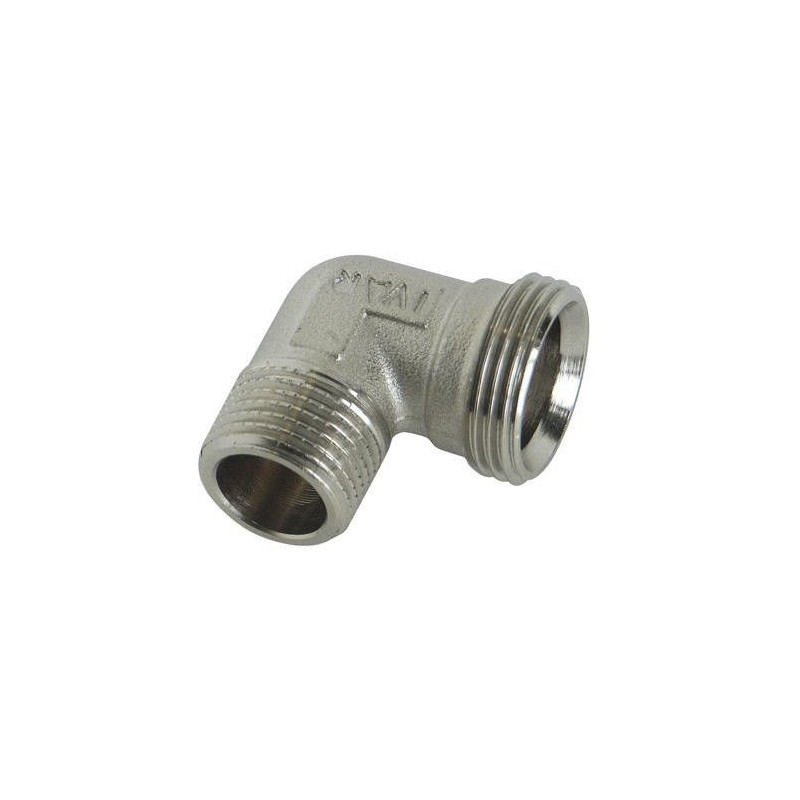

Coude mâle 3/4 EK compression

Le coude mâle 3/4 EK à compression, également appelé raccord coudé eurocône 20x27, simplifie les raccordements en angle droit sur les réseaux de chauffage et d’eau sanitaire. Standardisé selon la portée Eurocône 3/4, ce coude 90° EK à sortie mâle 1/2" ou 3/4" s’adapte facilement à la configuration existante. Grâce à sa technologie de compression, vous obtenez une étanchéité durable, sans filasse ni PTFE sur la portée conique.

Polyvalent par conception, ce raccord en équerre 20x27 pour tubes PER, multicouche et cuivre se raccorde directement à un collecteur ou à un robinet de radiateur équipé d’un écrou EK. Vous conservez en sortie un filetage mâle prêt à recevoir une vanne, un flexible, un prolongateur ou tout accessoire compatible. La forme en équerre permet des installations compactes, propres et parfaitement alignées, même dans les espaces restreints.

Par rapport à un assemblage composé de plusieurs pièces (manchon + réduction + coude), ce coude eurocône 20x27 réduit le nombre de liaisons et donc les risques potentiels de fuite. L’interface EK s’autocentre, ce qui facilite le montage, assure un serrage reproductible et permet un démontage simple en cas d’intervention. Les certifications NF et QB garantissent la tenue mécanique et la régularité dimensionnelle indispensables sur des réseaux soumis aux variations de pression et de température.

Quand choisir un coude mâle 1/2" ou un coude mâle 3/4" ?
La version 1/2" répond aux raccordements résidentiels les plus courants (vannes, flexibles, accessoires sanitaires), tandis que la version 3/4" garantit un passage plus large pour les débits importants ou la continuité d’un tronçon déjà en 20x27. Dans les deux cas, l’entrée EK reste identique et s’adapte à tout écrou femelle 3/4 EK.

Comment installer ce coude coudé eurocône 3/4 à compression ?
- Préparez le tube en fonction de sa matière : coupe d’équerre, ébavurage, calibration sur PER/multicouche, nettoyage du cuivre.
- Glissez l’écrou puis la bague de compression, insérez la tétine du raccord coudé EK 20x27 jusqu’en butée puis vissez à la main.
- Serrez progressivement à la clé : la bague vient comprimer le tube pour assurer l’étanchéité.
- Côté EK, engagez la portée conique de ce coude 90° eurocône dans l’écrou femelle du collecteur ou de la robinetterie et terminez par un serrage contrôlé.
- N’ajoutez pas de PTFE sur la portée conique.
- Effectuez une mise en pression progressive et vérifiez l’absence de suintements.
- En cas d’entretien ultérieur, démontez et remontez sans effort : ce raccord en angle EK reste réversible.

Ce coude 3/4 EK pour chauffage et sanitaire est tout indiqué pour aligner des départs de nourrice, gérer des retours de radiateurs en angle ou contourner des obstacles avec un rayon réduit. La géométrie en équerre facilite l’accès aux outils, préserve l’esthétique générale et limite les contraintes mécaniques sur le tube. Grâce au standard EK, vous profitez d’une compatibilité étendue avec les équipements de distribution et les émetteurs du marché.

Pour constituer un réseau homogène, associez ce raccord coudé eurocône 20x27 à un raccord union 3/4 EK démontable pour garder une zone de maintenance accessible, ou raccordez-le à une nourrice adaptée, par exemple dans la catégorie Collecteurs à vannes MF 3/4" sortie 1/2". Retrouvez également tés, mamelons et sorties dédiées dans la catégorie Raccords 3/4 EK.

Ce coude 20x27 à compression convient aussi bien aux installations neuves qu’aux rénovations nécessitant un passage propre, durable et sécurisant. Les raccords certifiés NF & QB vous garantissent un montage fiable, une étanchéité parfaitement maîtrisée et une installation évolutive dans le temps.

Nota : conformément à notre politique qualité, nos raccords eurocône 3/4 certifiés NF (et QB selon modèle) peuvent être livrés sous différentes marques équivalentes selon disponibilités fournisseurs, tout en conservant le même niveau de performance.
