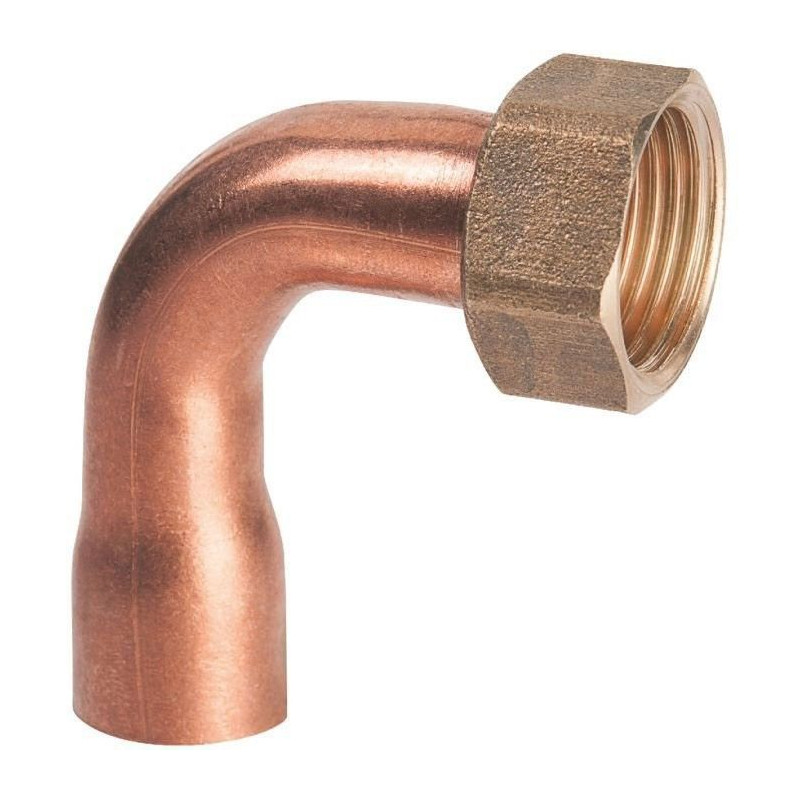

COUDE ÉCROU PRISONNIER

Le coude écrou prisonnier en cuivre combine un changement de direction à 90° et une liaison démontable grâce à son écrou tournant. D’un côté, l’emboîture femelle se brase à capillarité sur le tube pour une continuité hydraulique impeccable ; de l’autre, l’écrou prisonnier vient se serrer sur une portée plane avec joint plat pour permettre des interventions ultérieures sans couper la canalisation. Polyvalent, il s’emploie sur réseaux d’eau froide, d’eau chaude sanitaire et de chauffage.

Ce coude est particulièrement utile pour raccorder un organe qu’il faut pouvoir déposer : vanne, robinet d’arrêt, équipement sanitaire, échangeur ou module de comptage. En local technique comme en gaine, l’angle à 90° facilite le passage au plus près des parois, tandis que l’union à écrou assure une dépose rapide lors d’un entretien, d’un rinçage ou d’un remplacement. Le corps cuivre garantit une excellente tenue aux cycles thermiques et une finition propre, y compris en apparent.

Méthode d’assemblage côté tube : coupez le cuivre à longueur, puis ébavurez intérieur/extérieur et dégraissez les portées. Présentez l’emboîture et enfoncez le tube jusqu’à butée. Chauffez régulièrement au chalumeau sans brûler le décapant, puis approchez la brasure à l’opposé de la flamme pour que la capillarité répartisse l’alliage tout autour. Laissez refroidir naturellement et nettoyez les résidus avant de manipuler l’union.

Raccordement côté écrou prisonnier : vérifiez l’état de la portée plane en face et positionnez un joint plat adapté. Engagez l’écrou à la main jusqu’au contact, puis serrez modérément à la clé en maintenant la pièce sur ses méplats pour ne pas contraindre la brasure. N’interposez pas de PTFE entre deux faces planes : l’étanchéité se fait par le joint. En présence d’un filetage conique en amont de l’organe à raccorder, l’étanchéité de ce filet se réalise séparément au ruban PTFE avant de présenter l’écrou du coude.

Bonnes pratiques de pose : alignez les axes avant chauffage et maintenez l’ensemble sans contrainte pendant le refroidissement. Prévoyez des colliers proches du coude pour limiter les efforts sur la brasure et sur l’union. Respectez un rayon de cheminement régulier en amont/aval afin d’éviter les tensions. À chaque réouverture, remplacez le joint fibre et contrôlez visuellement la portée plane.

Mise en service et maintenance : après assemblage, effectuez un essai de pression progressif, essuyez et inspectez la périphérie de la brasure et le plan de joint de l’union. Sur réseau chauffage, purgez l’air aux points hauts lors de la première montée en température puis vérifiez l’absence de suintement. Lors d’une intervention ultérieure, l’écrou prisonnier offre une ouverture rapide de la ligne : dépressurisez, desserrez l’écrou, remplacez l’organe, posez un joint neuf et resserrez avec un couple maîtrisé.

Exemples d’application : raccord souple vers un groupe sanitaire nécessitant un accès périodique, liaison d’un appareil mural où la place impose un coude immédiat, départ/retour de radiateur avec possibilité de dépose saisonnière. Son format compact et démontable apporte un vrai gain de temps à l’entretien tout en gardant une ligne esthétique et robuste.

Pour compléter votre installation, conservez en réserve des joints fibres adaptés au serrage de l’union et, si vous souhaitez ajouter un point démontable en ligne droite, associez une douille droite 2 pièces cuivre. L’ensemble des raccords cuivre à souder permet d’achever un réseau homogène et durable.

Selon les diamètres et disponibilités des catalogues de nos fournisseurs, ce coude peut être livré sous différentes marques de qualité professionnelle et de certifications équivalentes, avec les mêmes caractéristiques d’emboîture et de serrage.
